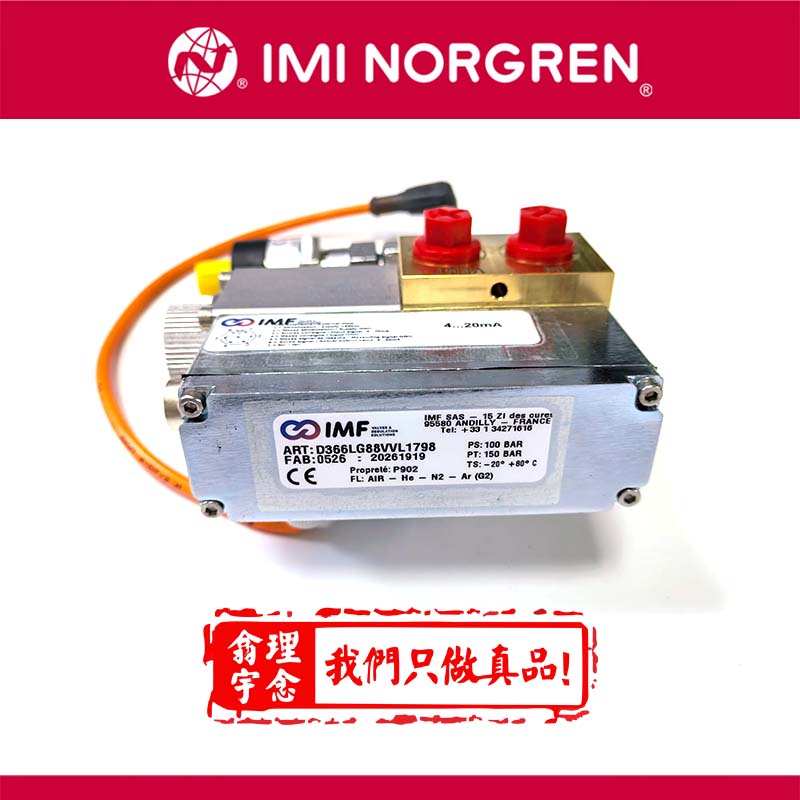

D366LG88VVL1798 属于 IMINorgren D366 系列高压闭环比例调压阀，德国 Herion（海隆）平台产品，专为高压中性气体精密压力闭环调节设计，是定制特殊版本型号。
型号拆解
D366：系列代号，高压三通电子比例压力阀
LG：阀体结构，法兰式安装，G1/4 接口，3 通功能（进气输出排气）
88：压力量程代码，0100bar 输出量程；输入最大供给压力 100barIMI N...
VV：电子模块配置，CMS 闭环电子板，内置压力反馈传感器，双信号模式
L1798：定制版本编号，硬件、固件、接口为项目定制，无通用公开样本
核心技术参数
项目 | 参数 |
阀功能 | 3 通（P 进气 / A 输出 / R 排气） |
介质 | 压缩空气、氮气、其它中性干燥气体；不可用于液体 |
最大入口压力 | 100 bar |
输出调节范围 | 0～100 bar |
供电 | 24 V DC ±10%，最大功耗＜1A |
控制输入信号 | 010 V / 420 mA（软件可选） |
反馈输出信号 | 010 V / 420 mA，输出实际压力 |
控制方式 | 内置压力传感器闭环 PID 控制 |
滞环 | ＜1%FS |
响应时间 | ＜50 ms |
工作温度 | 20℃～+50℃ |
接口 | 3×G1/4（法兰安装） |
内置过滤 | 25μm 内置滤网 |
防护等级 | IP65 |
工作原理
属于闭环电控比例调压阀：PLC 给定模拟信号，CMS 电子板驱动电磁先导级，控制主阀芯开度；阀本体自带压力传感器实时采集输出压力，闭环修正，实现输出压力跟随设定信号。三通结构具备排气功能，输出压力过高时可主动泄压，可升压也可降压调节。
产品特点
高压闭环控制：最高 100bar 量程，滞环小、重复精度高，适合高压气体精密调压。
一体化集成：阀体、线圈、压力传感器、控制电子板集成一体，减少外部元件。
双信号兼容：电压、电流信号可配置，方便对接各类 PLC 与工控系统。
法兰安装结构，适合阀块集成，便于多阀组紧凑排布。
1798 为定制版本，固件、输出特性、接线定义需要以原厂 drawing 为准，不能直接套用标准 D36682 系列参数。
典型应用场景
高压气体测试台、压力校验工装
氮气高压保压、氮封工艺
零部件压力疲劳测试、爆破试验台
新能源、氢能相关气体压力模拟
工业高压气动精密力控系统
使用注意事项
1、仅限干燥洁净中性气体，介质必须过滤，前端建议增设 510μm 过滤器，防止颗粒磨损阀芯。
2、严禁超 100bar 供气，超压会损坏内置传感器。
3、定制型号 D366LG88VVL1798 无公开通用样本，维修、参数校准需要核对原厂图纸。
接线建议屏蔽电缆，减少高压工况下电磁干扰。
