IMINorgren V51 系列，二位五通、单电控弹簧复位、内先导式气动电磁阀，工业自动化用来驱动气缸、气动夹爪，管式 / 阀板两种安装方式。

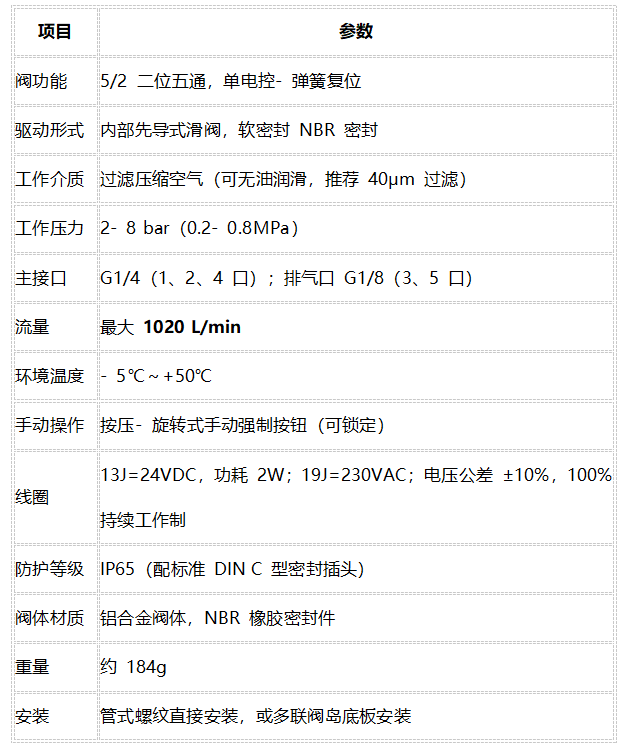

核心技术参数

型号拆解（V51B517AA2000）

V51：V50V53 系列大流量管式电磁阀

B：G1/4 接口规格

5：5 通阀；1：单电控；7：弹簧复位、内先导

A：阀体版本

A2：阀体底座代码

000：线圈插头代码（替换为 13J 就是 24VDC 常用现货型号 V51B517AA213J）

工作原理

内先导弹簧复位二位五通

线圈通电：先导气推动滑阀换位，气源 P→2 口输出，4 口排气；气缸伸出 / 夹紧。

线圈断电：弹簧强制复位，气源 P→4 口输出，2 口排气；气缸缩回。

红色按钮：断电调试，按下并旋转可以机械锁定阀位，用于设备调试。

典型应用

自动化流水线、包装机械、纺织设备、机床气动回路，驱动标准双作用气缸。

使用注意 & 常见故障

1、气源必须过滤，水汽、杂质会造成阀芯卡滞，阀不换向。

2、最小工作压力不能低于 2bar，低于 2bar，内先导推力不足，阀无法可靠切换。

3、故障现象：通电不换向

检查线圈电压是否达到额定值；

确认供气压力≥2bar；

测试手动按钮，如果手动可以换向，故障在线圈 / 电气；手动也不动，则阀芯卡涩，需要清洗或更换。

可单独更换线圈，阀体不用整只换掉，备件线圈型号 QM/48/13J/21（24VDC）。

易混淆型号区分

V51B517AA213J：24V DC，市场最通用；

V51B511AA213J：双电控（无弹簧），线圈得电记忆保持，不要和单电控 517 混淆。
