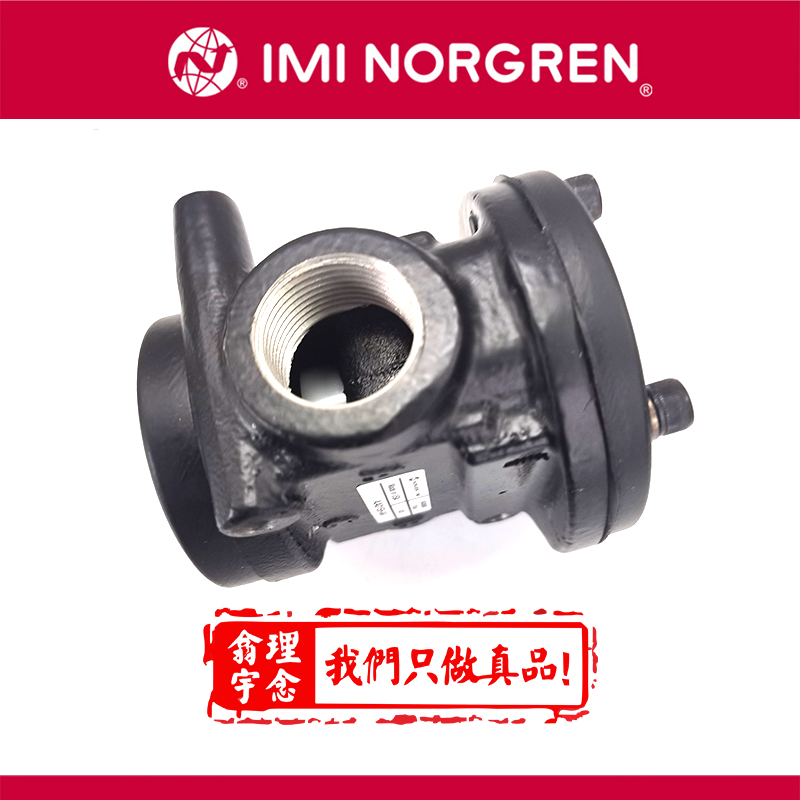

提升阀不再仅仅是简单的开关装置，而是集成了传感器、控制器和通信接口的智能执行器，信号处理电路作为连接传感器与控制器的桥梁，设计质量直接决定了提升阀的智能化水平和控制性能，诺冠 IMI Norgren详细探讨提升阀信号处理电路的设计原理、关键技术和实现方法。

一、信号处理电路的功能需求分析

提升阀的信号处理电路主要负责采集阀门位置、压力、温度等传感器信号，经过滤波、放大、模数转换等处理后，传输给主控制器，同时它还需要接收来自主控制器的控制指令，驱动电磁阀或电机执行开关动作，因此信号处理电路需要具备以下功能：

•高精度信号采集：能够准确采集微弱的传感器信号（如毫伏级的应变片信号），并具有良好的抗干扰能力。

•快速响应：提升阀通常用于高速切换场合，信号处理电路必须具有低延迟特性，确保控制指令能够及时执行。

•电气隔离：为了保护控制系统免受现场电磁干扰或高压冲击，信号处理电路通常需要采用光电隔离或磁隔离技术。

•通信接口：支持工业标准通信协议（如Modbus、Profibus、CAN总线等），实现与上位机的数据交互。

•故障诊断：具备自检功能，能够实时监测电路状态，并在出现异常时发出报警信号。

二、信号处理电路的核心设计

信号处理电路的设计通常分为模拟信号处理和数字信号处理两个部分，模拟信号处理主要负责前端信号的调理，而数字信号处理则负责数据的运算、存储和通信。

1.模拟信号调理电路

传感器输出的原始信号通常存在噪声、漂移等问题，需要通过信号调理电路进行优化，典型的信号调理电路包括：

•前置放大器：采用低噪声、高输入阻抗的仪表放大器（如AD620、INA128）对微弱信号进行初步放大，提高信噪比。

•滤波电路：使用有源滤波器（如巴特沃斯滤波器、切比雪夫滤波器）滤除高频噪声和工频干扰，根据信号频率特性，可以选择低通、高通或带通滤波器。

•线性化处理：对于非线性传感器（如热电偶），需要通过硬件电路或软件算法进行线性化补偿，确保输出信号与被测量之间呈线性关系。

•电平shifting：将信号电平调整到模数转换器（ADC）的输入范围内（如0-5V或±10V），避免信号饱和或失真。

2.模数转换与微控制器接口

模数转换器（ADC）是连接模拟世界和数字世界的纽带，在选择ADC时，需要考虑分辨率（如12位、16位）、采样率、输入范围等参数，高分辨率的ADC可以提高测量精度，而高采样率则可以捕捉快速变化的信号。

微控制器（MCU）通过SPI、I2C或并行接口读取ADC转换后的数据，并进行进一步处理，为了提高数据传输的可靠性，可以采用循环冗余校验（CRC）或奇偶校验等技术。

3.数字信号处理与控制算法

微控制器接收到数字信号后，可以运行各种控制算法，如比例-积分-微分（PID）控制、模糊控制等，以实现精确的位置控制或流量调节，此外还可以通过数字滤波算法（如移动平均滤波、卡尔曼滤波）进一步提高信号质量。

4.驱动与隔离电路

控制信号经过微控制器处理后，需要通过驱动电路驱动电磁阀或电机，驱动电路通常采用功率晶体管、MOSFET或继电器等元件，为了实现电气隔离，可以在微控制器和驱动电路之间加入光耦隔离器（如PC817、HCPL-2630）或数字隔离器（如ADI的iCoupler系列）。

三、抗干扰与可靠性设计

工业现场环境复杂，存在大量的电磁干扰（EMI）、电源波动和温度变化，为了确保信号处理电路的稳定运行，必须采取有效的抗干扰措施：

•电源滤波：在电源输入端加入π型滤波器或共模扼流圈，滤除电源线上的高频噪声。

•PCB布局：合理规划PCB布局，将模拟电路和数字电路分开布局，避免相互干扰，同时采用多层板设计，设置专门的电源层和地层，降低接地阻抗。

•屏蔽与接地：对敏感电路采用金属屏蔽罩进行屏蔽，并采用单点接地或混合接地方式，避免地环路干扰。

•看门狗定时器：在微控制器中启用看门狗定时器，防止程序跑飞或死循环。

•环境适应性设计：选择宽温范围的元器件（如-40℃至+85℃），并采用灌封胶或散热片等措施，提高电路的环境适应性。
