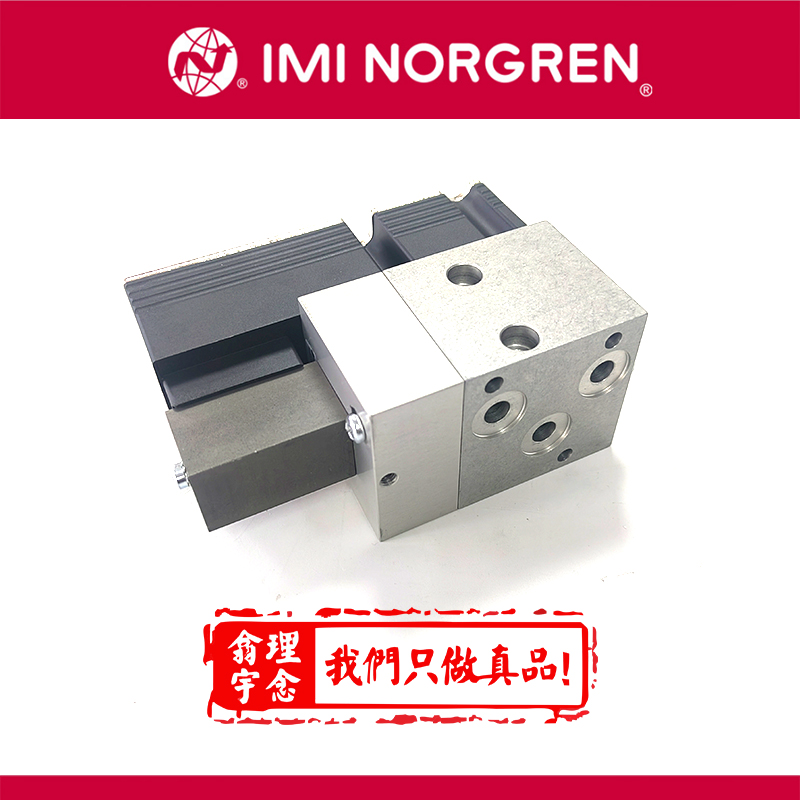

高压比例阀的接线与调试是保障稳定运行的重要环节，它的规范操作能有效地避免电气故障和控制精度不足等问题，决定着IMI Norgren诺冠高压比例阀的控制效果与使用寿命。诺冠高压比例阀的接线需要严格遵循电气规范，而它的调试则要分阶段推进，又要做到做到兼顾静态与动态性能，要更精准地适配工厂的实际工况需求。

        1.接线分为电源、信号与反馈三类线路连接，重点是保障极性正确、屏蔽良好、接地可靠。第一步核对参数，确认阀的放大器适配24V DC电源，信号类型为0-10V电压或4-20mA电流，诺冠VPP系列等集成式比例阀需匹配对应放大器型号。第二步电源接线，线圈红线接+24V，黑线接0V，严禁反接以免烧毁线圈；电源线路需与控制信号线分开布线，间距≥20cm。第三步信号与反馈接线，控制与反馈线用双绞屏蔽线，屏蔽层单端接地，以免电磁干扰；模拟量信号端子需压线钳压紧，总线型高压比例阀阀需按CANopen、Profinet协议接对应接口。第四步接地处理，放大器外壳与系统接地母线可靠连接，接地电阻≤1Ω，防止静电与漏电隐患。

        2.调试需分四阶段开展，配合专业工具提升精度。第一阶段预调试，低压启动系统，检查管路无泄漏，手动推动阀芯确认无卡滞，避免机械卡阻影响后续调试。第二阶段基础参数设置，通过放大器面板或专用软件设定信号类型、死区补偿与斜坡时间，死区补偿通常设0.1%-0.5%，斜坡时间30-50ms，防止压力冲击。第三阶段校准，输入零位信号，调节零点电位器使输出压力/流量趋近理论零点；输入50%、100%信号，记录实际输出，调整增益与偏置，确保线性度误差≤1%，诺冠阀可通过软件实现自动校准，提升效率。第四阶段动态调试，进行阶跃响应测试，输入0→10V阶跃信号，观察响应时间≤50ms，压力波动≤±0.5MPa；若出现振荡，通过PID参数优化，降低积分时间或增益值，直至系统稳定。

        IMI Norgren诺冠高压比例阀的接线需要规范极性、屏蔽与接地，它的调试还需要循序渐进、精准校准。在实际实操中，需要严格遵循流程并结合诺冠的手册要求，可大幅提升阀件运行稳定性，保障高压比例阀的高效精准工作。
