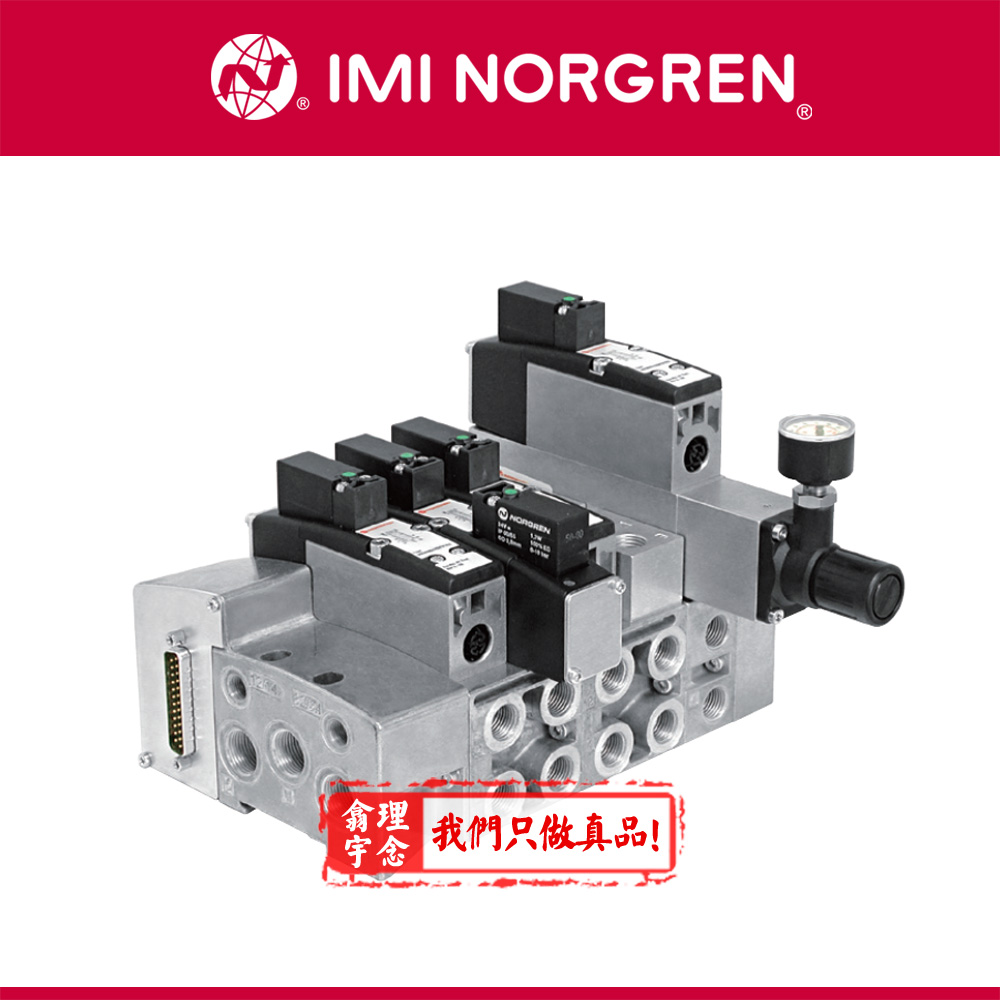

阀岛的接口类型决定其与气源、执行器及控制系统的兼容性。IMI埃迈诺冠气动器材（上海）有限公司将接口归纳为“气”“电”“通讯”三大类，模块化设计让用户像拼积木一样完成连接，缩短80 %配线时间，降低泄漏风险。

　　一、气动接口

　　气源侧：G1/2快拧接头或Push-in 12 mm管，耐压1 MPa，可选单向阀防止断气回流。

　　执行器侧：M5、G1/8快插，支持?4-?8 mm聚氨酯管；重载场景可转接BSPP内螺纹。

　　真空集成：同一底板左侧进气，右侧集中排真空，减少交叉管路。

　　二、电气接口

　　M12圆形连接器：A-coded用于24 VDC电源，D-coded用于以太网；IP67金属壳体抗焊渣。

　　多针Sub-D：25针高密度排线，可一次输出16路电磁阀信号，兼容老式PLC。

　　弹簧端子排：免工具接线，适合现场改造，带LED通道指示，故障排查一目了然。

　　三、通讯接口

　　工业以太网：PROFINET IRT、EtherNet/IP、EtherCAT，带宽100 Mbps，周期抖动<1 μs。

　　IO-Link：向下兼容传感器级设备，实现阀岛—传感器—执行器三级诊断链。

　　多协议芯片：同一硬件通过拨码开关切换协议，库存型号减少50 %。

　　四、连接步骤示范

　　步骤1：将气源管插入IN口，听到“咔哒”即到位；

　　步骤2：M12-D网线插到交换机，PLC扫描自动生成GSDML文件；

　　步骤3：在IMI免费软件内拖拽阀位图标，30秒完成映射；

　　步骤4：执行器管按编号对应插到OUT口，LED由红变绿表示通路。

　　五、扩展与维护

　　侧面预留扩展槽，可热插压力传感器或流量调节模块；端板集成快泄阀，换管时自动封闭通道，避免二次排气污染。IMI埃迈诺冠气动器材（上海）有限公司的阀岛随货提供二维码，手机一扫下载最新接线动画，新手也能一次接对。
